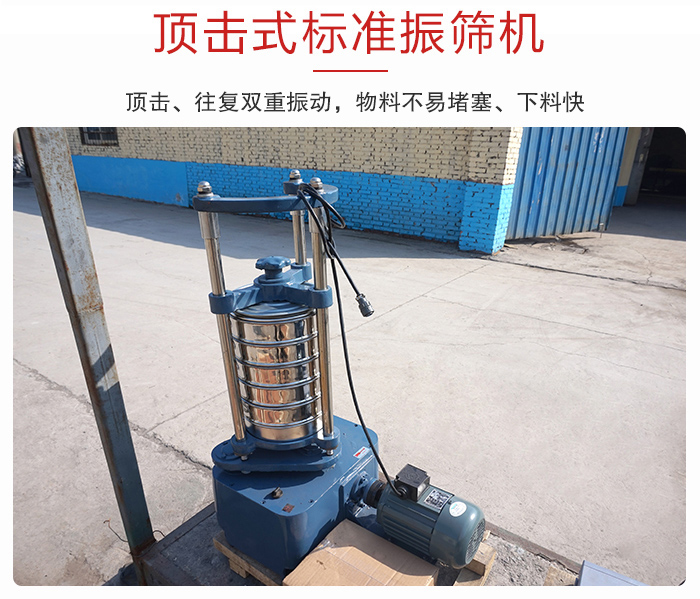

頂擊式標準振篩機

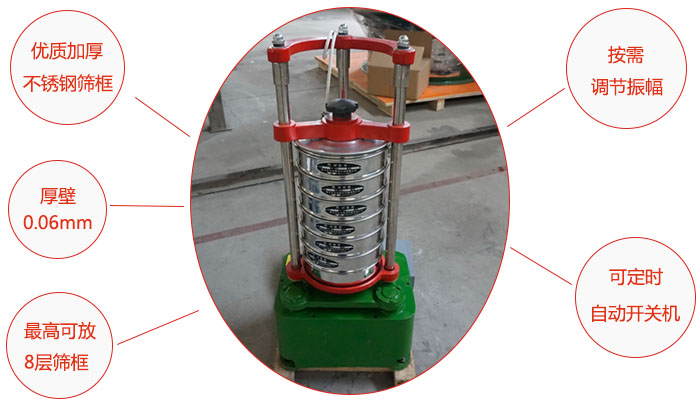

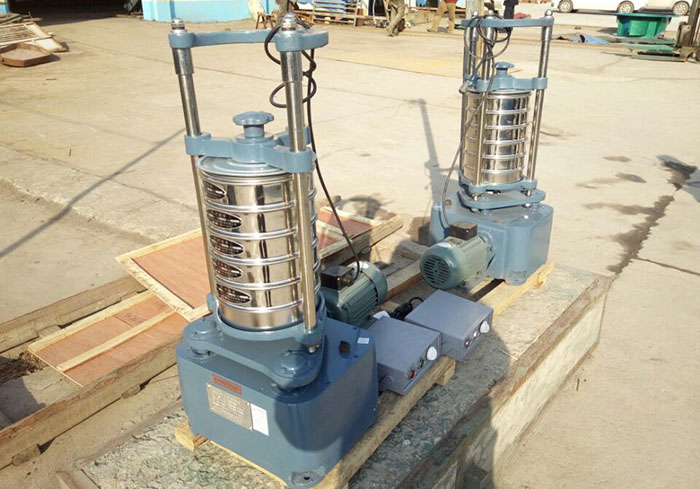

一、頂擊式標準振篩機介紹

頂擊式標準振篩機又名頂擊式標準震篩機，簡稱頂擊式振篩機，配套試驗篩規格為￠200mm或300mm，利用偏心的原理使機器的平台麵發生有規律震動和頂擊

，下料快
、物料不易堵塞，具有時間標準、力度
、頻率均勻的優點以達到良好的篩分效果，適用於建築、公路
，地質
、冶金
、化工
、煤炭、磨料
、食品、飼料
，醫藥等部門的實驗室或化驗室對顆粒物料進行篩分分析。

二、頂擊式標準振篩機工作原理

頂(ding)擊(ji)式(shi)標(biao)準(zhun)振(zhen)篩(shai)機(ji)有(you)電(dian)動(dong)機(ji)通(tong)過(guo)傳(chuan)動(dong)軸(zhou)，蝸(wo)輪(lun)付(fu)帶(dai)動(dong)擺(bai)動(dong)架(jia)上(shang)的(de)主(zhu)偏(pian)心(xin)軸(zhou)旋(xuan)轉(zhuan)
，從(cong)而(er)又(you)連(lian)帶(dai)動(dong)其(qi)他(ta)兩(liang)個(ge)付(fu)偏(pian)心(xin)軸(zhou)回(hui)轉(zhuan)使(shi)整(zheng)個(ge)篩(shai)組(zu)的(de)擺(bai)動(dong)得(de)到(dao)半(ban)徑(jing)，也(ye)等(deng)於(yu)偏(pian)心(xin)距(ju)的(de)平(ping)麵(mian)周(zhou)圍(wei)擺(bai)動(dong)。同(tong)時(shi)在(zai)同(tong)一(yi)台(tai)電(dian)動(dong)機(ji)帶(dai)動(dong)另(ling)一(yi)對(dui)蝸(wo)輪(lun)付(fu)通(tong)過(guo)凸(tu)輪(lun)

，頂(ding)杆(gan)裝(zhuang)有(you)篩(shai)組(zu)的(de)擺(bai)動(dong)架(jia)
，周(zhou)期(qi)地(di)頂(ding)起(qi)靠(kao)自(zi)重(zhong)下(xia)落(luo)在(zai)機(ji)座(zuo)的(de)砧(zhen)座(zuo)上(shang)，使(shi)擺(bai)動(dong)架(jia)得(de)到(dao)平(ping)麵(mian)圓(yuan)周(zhou)搖(yao)動(dong)的(de)同(tong)時(shi)進(jin)行(xing)振(zhen)擊(ji)，其(qi)中(zhong)間(jian)設(she)有(you)多(duo)層(ceng)篩(shai)網(wang)，用(yong)以(yi)篩(shai)出(chu)各(ge)種(zhong)不(bu)同(tong)粒(li)徑(jing)的(de)顆(ke)粒(li)

頂擊式標準振篩機原理視頻

三
、頂擊式標準振篩機產品技術參數

序號	名稱	單位	數值
01	篩子直徑	厘米	20
02	可配篩子層數	層	7
03	篩子孔徑	毫米	0-0.038
04	搖動次數	次/分	221
05	頂級次數	次/分	147
06	回轉半徑	毫米	12.5
07	頂擊落距	毫米	10
08	電機功率	千瓦	0.38
09	電源電壓	伏	380
10	電機轉速	轉/分	2800
11	機器重溫	公斤	120
12	外形尺寸	毫米	586×370×952

四

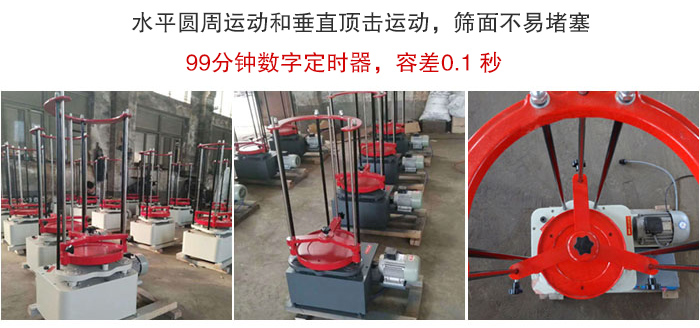

、頂擊式標準振篩機特點

1
、篩分方式有振動
、頂擊兩種運動，一般情況下都不會堵塞篩麵的，下料快，篩分的也比較好。

2
、齒輪帶動"同步帶"傳動方法、傳動精確一致性好;轉速比，精確
、不會產生掉速、滑帶現象。

3
、偏心輪采用了整體方式、安裝比較方便，也比較準確，傳動部分使用的軸承是不易磨損的，成本也比較低，比較好更換。

4、安裝了數字顯示定時器，設定好時間後到時主動停機。

5

、體積小、幹淨
、操作方便，各功能在 操作麵板上都可以單獨操作。

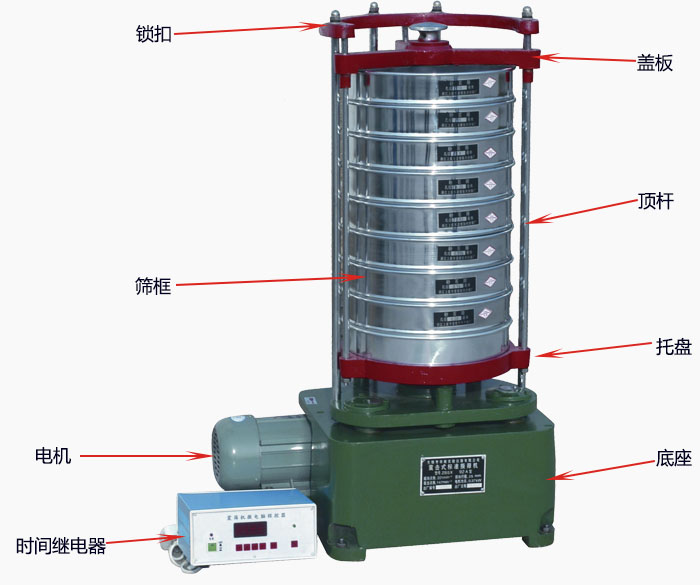

五、頂擊式標準振篩機結構圖

頂擊式標準振篩機主要由頂蓋
、圓手柄、緊定手柄、螺杆、振動托班、篩框
、定時器、振動電機等部分組成。

1.回轉機構: 裝在上箱體上的電機和小齒輪帶動雙聯齒輪及齒輪轉動，主偏心軸同時轉動，引發擺動盤副偏心軸等,作半徑12.5的回轉搖動，通過支撐杆等帶動篩子托盤及篩子等同步回轉搖動。

2.頂擊機構:在機器回轉機構運動的同時
，裝在擺盤軸蓋上的鍵帶動上凸輪軸旋轉
；由於上突軸與下凸輪軸之間的轉速差

，有效地使上凸輪軸上端，每分鍾頂擊篩子托盤等作上下運動147次。

3.夾緊機構:當篩子等裝上機後
，按順時針方向旋轉旋鈕，錐螺母沿軸向上移
，同時，長短撐杆向外伸長，從而撐住導杆，並用板杆（附件）插入旋鈕孔中

，扳緊，即可達到可靠固定篩蓋等目的；反向旋轉旋鈕即可鬆下。

4.外形材料：鑄鐵底座
，噴綠漆，鑄鐵台麵，固定鋼杆

5.動力部件：帶電容電動機

6.震動及頂擊部件：偏心輪，彈簧，擺盤軸

，上突軸與下凸輪軸

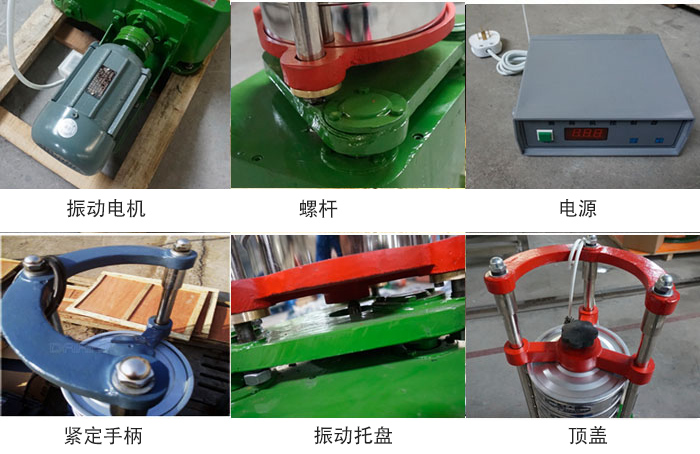

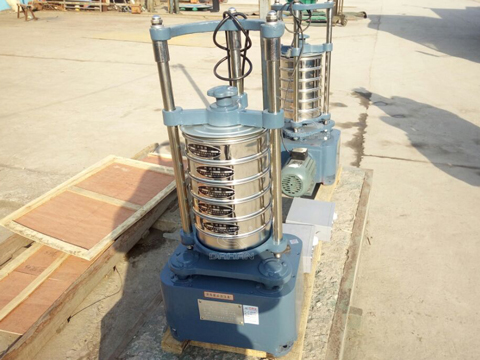

六、頂擊式標準振篩機產品細節

頂擊式標準振篩機主要由擺動機構
、震擊機構、夾緊機構等部分組成。

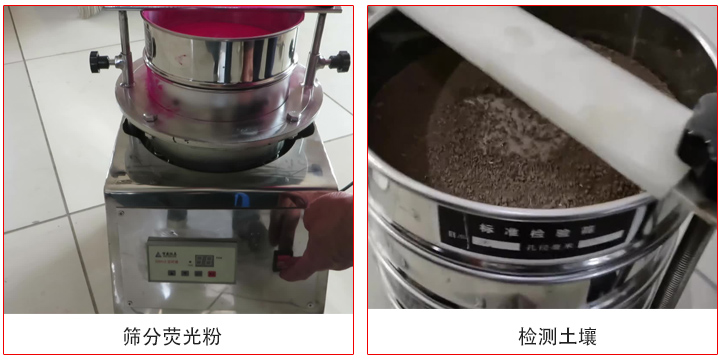

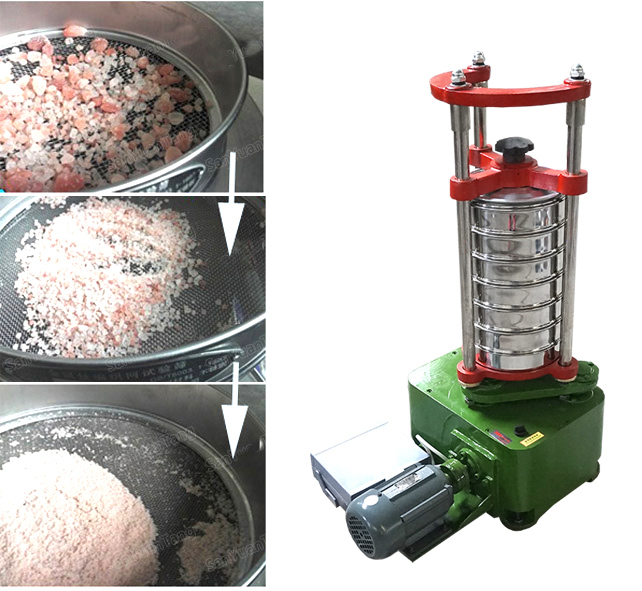

七、頂擊式標準振篩機應用行業

頂擊式標準振篩機廣泛用於地質、冶金、粉體、化工、建工水泥
、醫藥
、國防等部門科研生產實驗室，對物料進行篩分檢測，尤其適用於金剛石微粉、超硬材料行業生產分級工序高強度、大頻率地反複使用。

我們的頂擊式標準振篩機主要用於以下檢測項目：

砂石
、砂漿

、岩土工程、瀝青及瀝青混合料
、飾麵、防水材料、水泥混凝土、橋梁檢測

、基坑監測等。

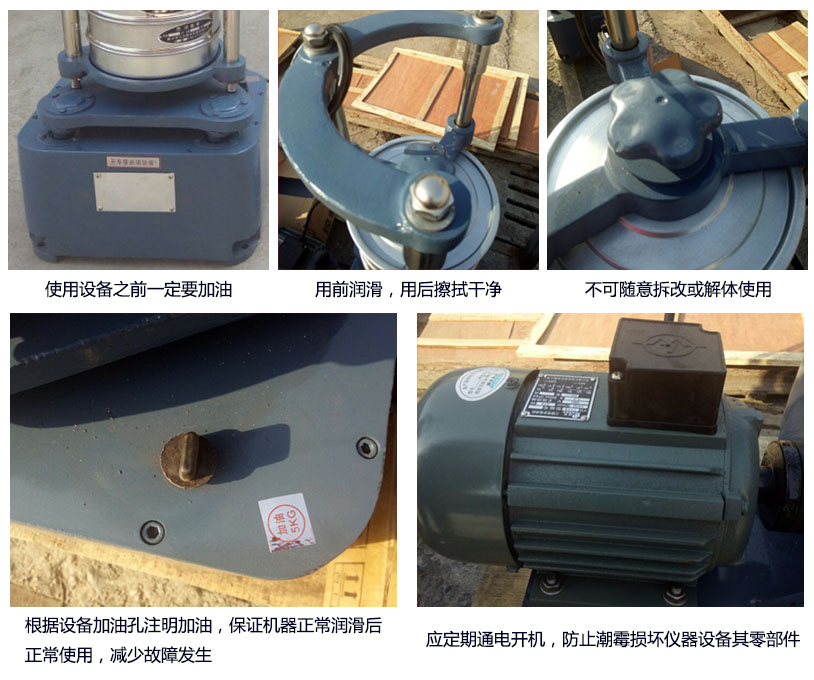

八
、頂擊式標準振篩機注意事項

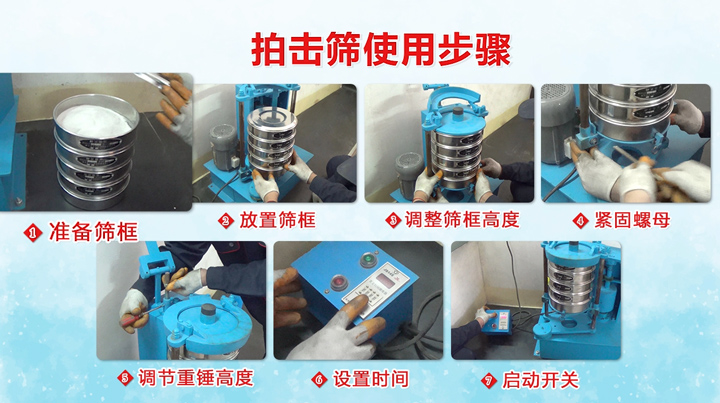

九、頂擊式標準振篩機使用說明

1
、在按放篩子時，應按照篩孔大小順序迭放，同時另加一個篩子底盤。

2
、將需篩分化驗的物料倒入上層的篩子內
，蓋好篩蓋然後按放在振擺儀承篩座內。

3
、fanshizhuanjiashaipanshangdejiaomushoubing，jiangzhenggejiashaipanxiangxiahuazaitaoshaishang，ranhou，zaishunshizhenxuanzhuanjiashaipanshangjiaomubing，qineidedingganzhoujiajinchengzuo，bazhengtaofenyangshaigujin。

4
、把振擺儀上的定時器旋鈕撥到篩析所需時間，打開電源開關
，振擺就會開始篩轉式的工作。

5、待定時器到達先定時間的定位，振擺儀自動停止工作。

6、fanshizhenxuanzhuanjiashaipanshangdejiaomushoubingjiangyangshaipansongkaibingxiangshangti，gudingzaihuataoshang，quxiafenyangshai。yicijiangxuxihoucanliuzaigehaoshaizineidewuliyongtianpingchengzhongjingquedaojianxibili。

7

、初次工作時無上下震動，因電機倒轉

，請將電源線頭調換一下。

8
、工作結束關閉電源。

十
、頂擊式標準振篩機安裝好保養

1、為穩固振篩機，需用四個地腳緊固。

2、為保護內機件不受損壞

，在使用前將箱體麵板上的油尺頭取出
，加機油3公斤。

3、每次篩分使用後，應擦幹淨機體上的篩盤內的殘餘灰塵，嚴禁水洗敲擊
，按放順序不能顛倒。

4
、為穩固振篩機，需用四個地腳緊固。

5
、為保護內機件不受損壞
，在使用前將箱體麵板上的油尺頭取出，加機油3公斤。

6、每次篩分使用後，應擦幹淨機體上的篩盤內的殘餘灰塵，嚴禁水洗敲擊，按放順序不能顛倒。

7、電機，機箱每年清洗一次，定時器二年加油一次
，確保機件的使用壽命，不使用時加防塵罩。

十一、售後服務：

8.1負責對用戶進行遠程技術指導

8.2及時提供設備的備件、配件

8.3提供設備使用過程中的技術谘詢和支持

8.4接到客戶故障通知8個工作時內立即響應

十二．頂擊式標準振篩機主要元器件

電動機
，開關，電容，定時器，下箱體，齒輪軸，雙聯齒輪
，擺動盤，導杆
，夾緊架殼體
