直線篩

直線篩概述

直線篩有很多種不同的型號其對應著不同的篩分產量
，適用於粒度在0.074-5mm、含水量小於70%
、無粘性的各種幹式粉狀物料的篩分。大給料粒度不大於10mm。

直線篩基本原理係借電機軸上下端所安裝的重錘（不平蘅重錘），將電機的旋轉運動轉變為水平、垂直
、傾斜的三次元運動
，再把這個運動傳達給篩麵。若改變上下部的重錘的相位角可改變原料的行進方向。廣泛應用於化工、食品
、塑料、醫藥、冶金、玻璃
、建材、糧食
、化肥、磨料
、陶瓷等行業中幹式粉狀或顆粒狀物料的篩分。

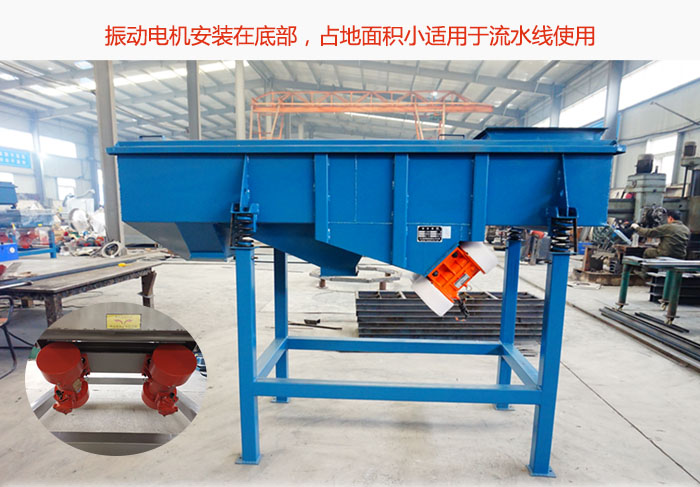

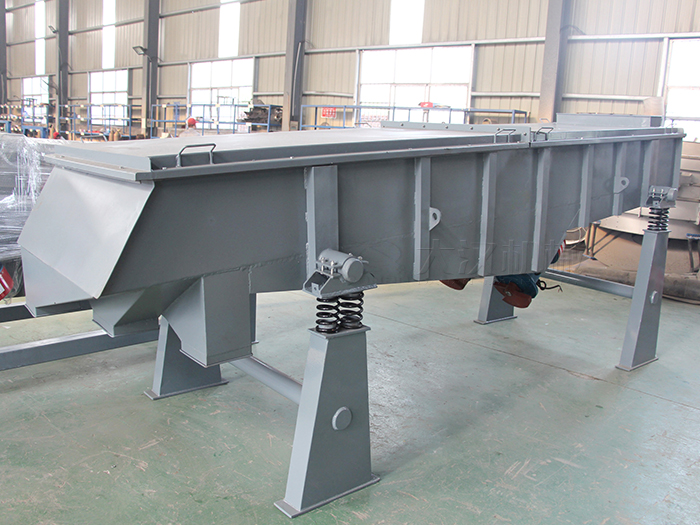

直線篩篩分沙土現場

直線篩工作原理

直線篩是雙振動電機驅動。當兩台振動電機做同步
、fanfouxuanzhuanshi
，qipianxinkuaisuochanshengdejizhenlizaipingxingyudianjizhouxiandefangxiangxianghudixiao

，zaichuizhiyudianjizhoudefangxiangdieweiyiheli，yincishaijideyundongguijiweiyizhixian。liangdianjizhouxiangduishaimianyouyiqingjiao
，zaijizhenlihewuliaozizhonglidehelizuoyongxia，wuliaozaishaimianshangbeipaoqitiaoyueshixiangqianzuozhixianyundong，congerdadaoduiwuliaojinxingshaixuanhefenjidemude。

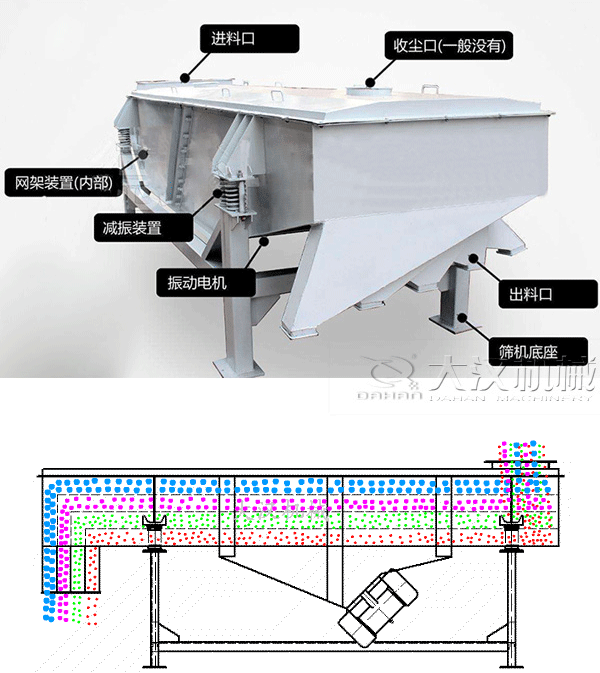

關於“直線振動篩工作原理結構圖”詳解

直線篩技術參數

型號	篩麵尺寸 (mm)	篩麵層數	網孔尺寸 目	處理量 (t/h)	振次	雙振幅 (mm)	電機功率 (kw)	振動方向角	外形尺寸 (長×寬×高)mm
DZSF515	500×1500	1-5	2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF520	500×2000		2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF525	500×2500		2-200	0.12-20	960	6-8	2×0.55	45-60	2750×808×938
DZSF1020	100×2000		2-200	0.11-20	960	6-8	2×0.55	45-60	2219×1320×960
DZSF1025	1000×2500		2-200	0.18-15	960	6-8	2×0.75	45-60	2269×1320×960
DZSF1030	1000×2500		2-200	0.1-20	960	6-8	2×1.1	45-60	3219×1340×1120

直線篩特點

1
、獨特之篩網結構設計，方便和快速更換篩網，此外此種設計允許使用各種篩網 。耗能少、噪音低、篩網使用壽命長。

2、篩機設計；精巧和容易裝配
，一人即可操作篩機。全封閉結構、自動排料
、更適合於流水線作業。

3、篩分精度高
、處理量大

、結構簡單。

4、其母網完全支撐細網，因此細網可獨得較長之壽命
，而降低細網耗材使用，淤長時間 之生產過程可降低諸多成本。密封性好、極少粉塵溢散。

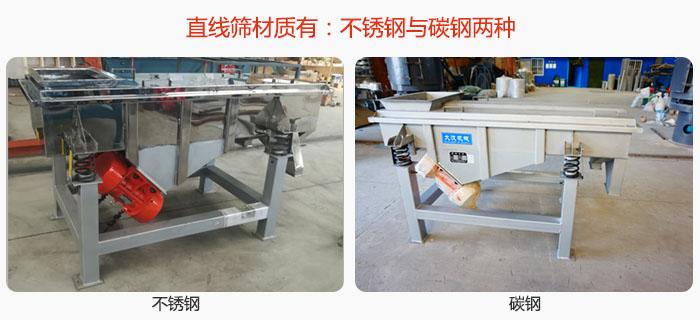

5、篩體各部分均采用紮製鋼板及型材焊接而成(部分組體間為螺栓連接)整體剛度好,牢固可靠。

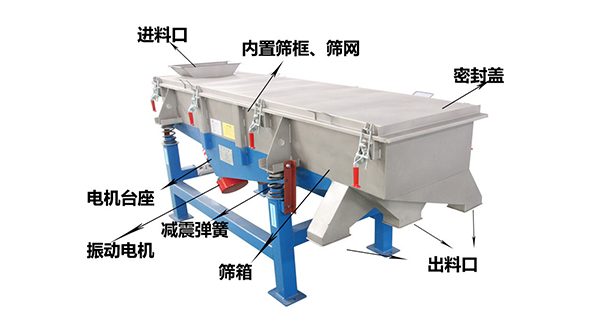

直線篩結構圖

本篩機主要由篩箱、篩框、篩網、振動電機、電機台座、減振彈簧、支架等組成。

1
、篩箱：由數種厚度不同的鋼板焊製而成，具有一定的強度和剛度，是篩機的主要組成部分。

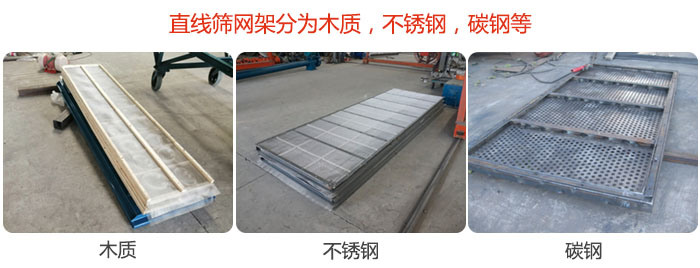

2、篩框：由鬆木或變形量較小的木材製成，主要用來保持篩網平整，達到正常篩分。

3、篩網：有低碳鋼、黃銅、青銅

、不鏽鋼絲等數種篩網。

4、振動電機(使用與維修方法詳見振動電機使用說明書)。

5、電機台座：安裝振動電機，使用前連接螺釘必須擰緊

，特別是新篩機試用前三天、必須反複緊固，以免鬆動造成事故。

6、減振彈簧：阻止振動傳給地麵，同時支持篩箱的全部重量

，安裝時，彈簧必須垂直與地麵。

直線篩使用行業

對粉狀、顆粒狀物料的篩選和分級，廣泛應用於煤炭、水電

、礦山、建材、化工
、塑料、磨料

、醫藥、糧食、炭素、化肥等行業。

售後服務

1
、保修期內非因操作不當造成需要更換的零配件及設備由我廠負責包修、包換。

2
、質量保證期結束後，我廠將繼續免費提供售後服務，不限年份終身服務，僅收取零部件成本費，免收人工費，免收維修費。
