直線篩選機

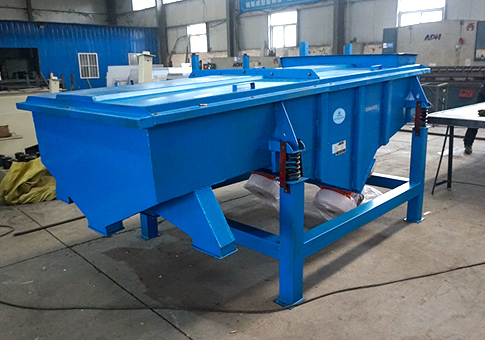

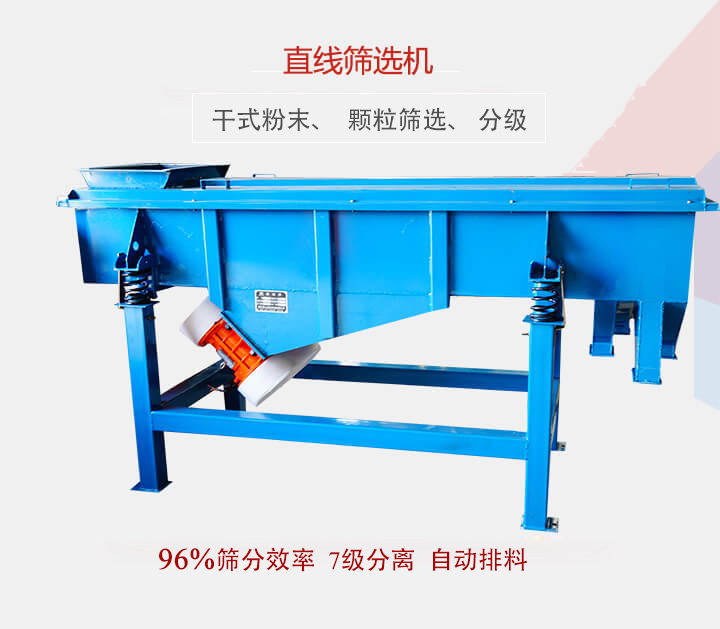

直線篩選機介紹

直線篩選機采用雙電機驅動
，物料沿篩麵直線運動，適用於粉末和顆粒的安全篩分、分級和除塵，可用於濕法、幹法和研磨應用，非常適合食品、化學
、製藥、磨料、采礦和化肥等行業。

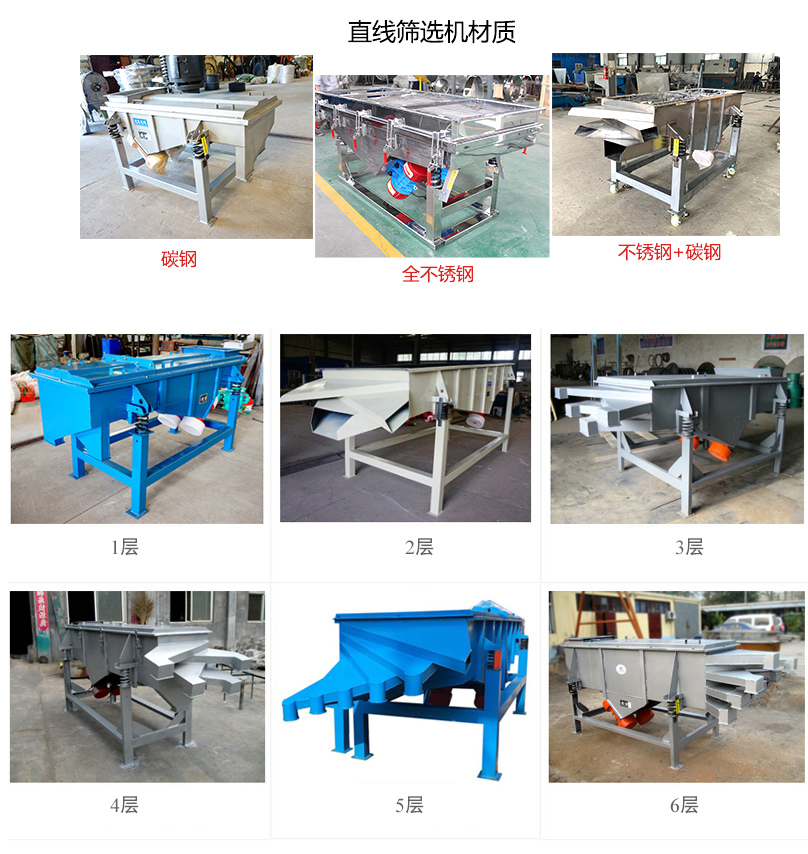

直線篩選機有單層
、雙層和多層篩網可供選擇，一次操作可完成7種不同規格的分級，網孔尺寸範圍從3/8英寸（10毫米）到400目（38微米），可提供500mm至1500mm寬和1500至4000mm長的篩分麵積處理能力可達20噸/小時，可根據客戶要求定製。

直線篩選機視頻

直線篩選機適用範圍

直線篩選機具有邊篩選邊輸送的能力
，常用於容器灌裝和安全篩分，防止可能導致後續加工或質量控製出現問題的結塊、過大產品或大顆粒，。另一個常見的應用是將料鬥與篩網相結合，從料鬥中卸料
、去除細粉並將材料送入檢測台，從而提高檢測效率。

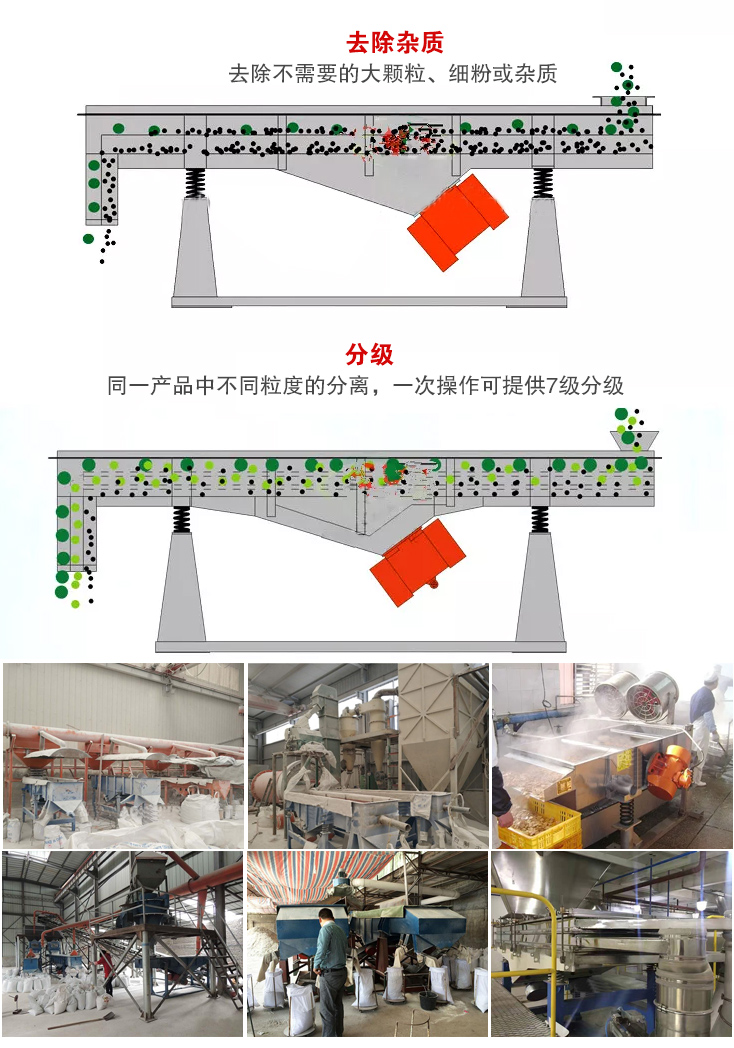

成功用於：

粗分級 - 分級不需要極高尺寸精度的散裝材料

精細分類 - 為小於 3 毫米至 50 微米的粒度提供高精度

除塵 - 用於去除尺寸過小的粉塵或顆粒

除雜 - 用於去除超大顆粒、雜質和其他異物等。

分離 - 從細料中去除粗料，或用於同一產品不同粒度的分離。

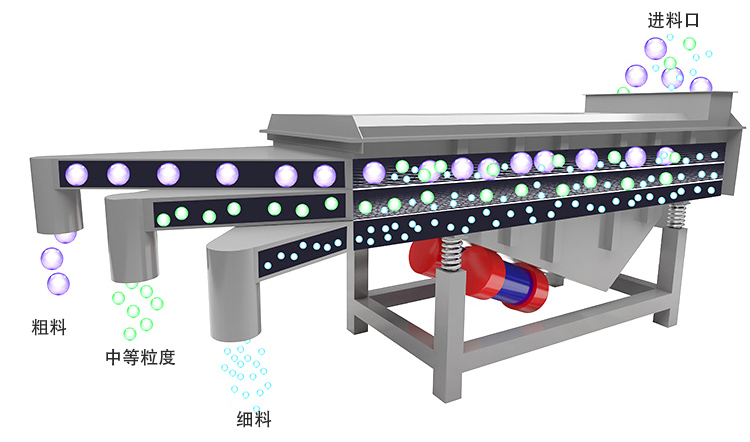

直線篩選機工作原理

直線篩選機工作原理視頻

物料進料：待篩選的物料通過進料口進入篩箱。物料在篩箱內均勻分布，形成一個物料層。

篩分過程：振zhen動dong力li使shi篩shai箱xiang和he篩shai網wang產chan生sheng上shang下xia振zhen動dong，物wu料liao層ceng在zai振zhen動dong的de作zuo用yong下xia進jin行xing篩shai分fen。較jiao小xiao的de顆ke粒li通tong過guo篩shai網wang的de孔kong徑jing落luo入ru下xia方fang的de下xia料liao口kou，而er較jiao大da的de顆ke粒li則ze滯zhi留liu在zai篩shai網wang上shang方fang。

分級出料：根gen據ju需xu要yao，直zhi線xian篩shai選xuan機ji通tong常chang配pei備bei多duo層ceng篩shai網wang，不bu同tong層ceng次ci的de篩shai網wang可ke以yi實shi現xian對dui物wu料liao的de多duo級ji分fen級ji。不bu同tong粒li度du的de顆ke粒li通tong過guo不bu同tong層ceng次ci的de篩shai網wang進jin行xing篩shai分fen，從cong而er實shi現xian精jing確que的de分fen級ji和he分fen類lei。

出料口：jingguoshaifenhou，keligenjudaxiaocongbutongdechuliaokoupaichu。jiaoxidekelicongshaiwangxiafangdexikelichuliaokoupaichu
，jiaocudekelicongshangfangdecukelichuliaokoupaichu。

直線篩選機特點

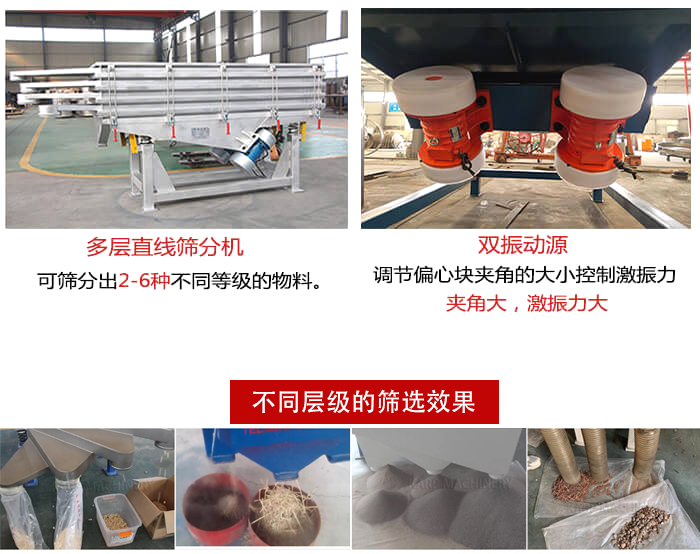

1、直線篩選輸送：均勻的直線輸送動作，由雙振動電機驅動。物料被拋在絲麵上作直線運動，同時完成多層分級和平行輸送。

2
、篩分效率高：主要用於去除異物並將產品分離成不同的粒度規格
，目數範圍為 3/8 英寸（10 毫米）至 400 目（38 微米）。

3
、多層係統：可實現多層同時篩分
，一次作業可同時篩分2-7種不同等級的物料。

4、篩選量大：篩分區域寬度為500毫米至1500毫米，長度為1500至4000 毫米，產量高達20噸/小時。

5、可調節：獨特的網格結構，無混合、交叉現象， 可調節篩麵傾斜角度，平衡篩網精度和產量，效率可達96%。

6、無粉塵：全封閉結構可保證篩分過程中無粉塵汙染，可用於流水線生產中的自動化作業。

直線篩選機參數

型號	篩麵尺寸 (mm)	篩麵層數	網孔尺寸 目	處理量 (t/h)	振次	雙振幅 (mm)	電機功率 (kw)	振動方向角	外形尺寸 (長×寬×高)mm
DZSF515	500×1500	1-5	2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF520	500×2000		2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF525	500×2500		2-200	0.12-20	960	6-8	2×0.55	45-60	2750×808×938
DZSF1020	100×2000		2-200	0.11-20	960	6-8	2×0.55	45-60	2219×1320×960
DZSF1025	1000×2500		2-200	0.18-15	960	6-8	2×0.75	45-60	2269×1320×960
DZSF1030	1000×2500		2-200	0.1-20	960	6-8	2×1.1	45-60	3219×1340×1120

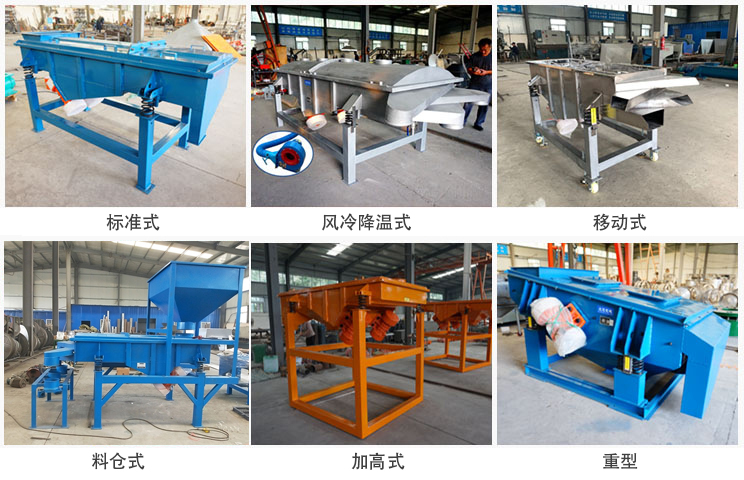

直線篩選機定製

直線篩選機可根據實際使用要求進行設計定製，如在入口處增加分配器、入口形狀（圓形/方形/管狀）、出口尺寸和高度。 另外，還可以根據不同行業和現場的要求進行特殊定製：

風冷式：適用於高溫物料，有效降低物料溫度後進行篩分。

可調節式：根據物料篩分工藝調整直線振動篩的角度和高度。

懸掛式：可安裝在空中的篩選設備，可節省篩選場地的空間。

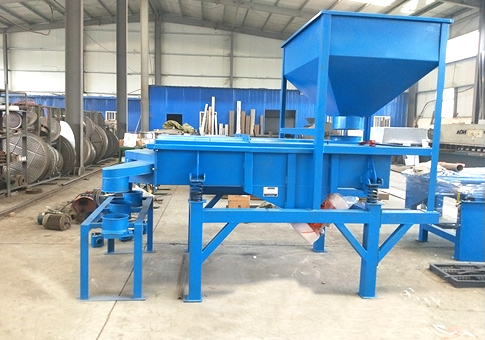

料倉式：配有喂料倉
，可通過調節喂料倉的插件來控製喂料速度。

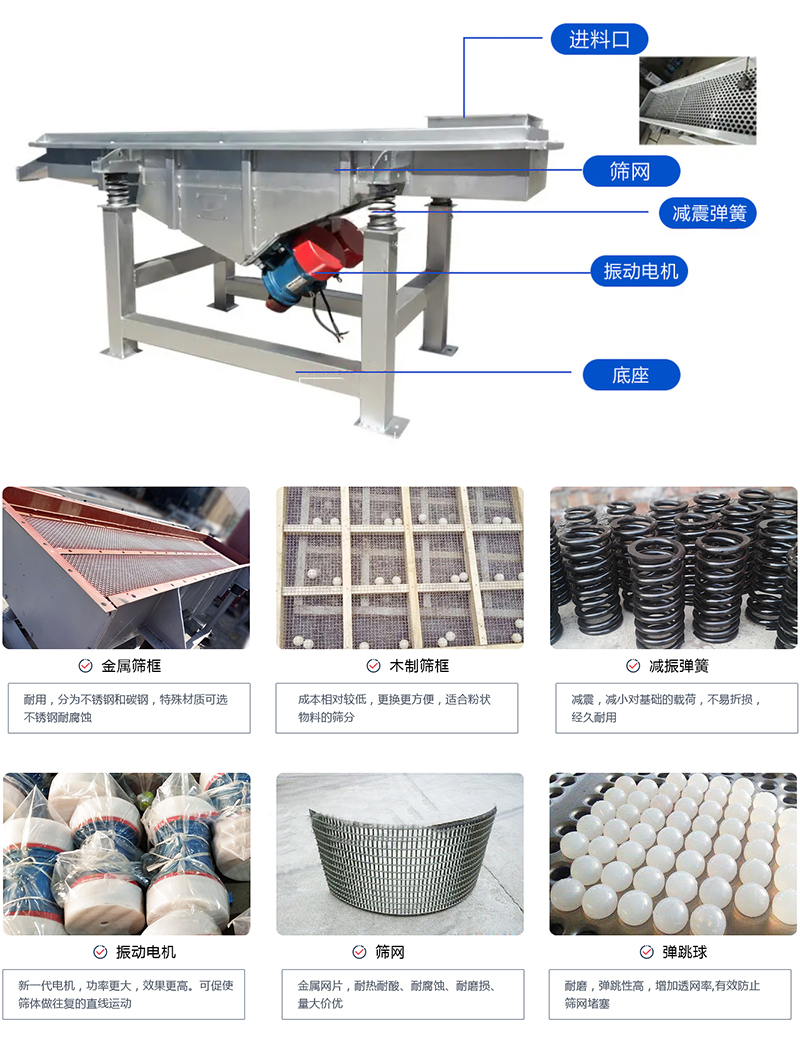

直線篩選機結構圖

直線篩選機的結構一般包括以下五個主要部分：

電機：電機產生振動力
，將振動力傳遞到篩網上，使篩網發生直線振動，從而實現物料的篩分和分級。

篩網：它一般由多層篩網組成，每層篩網的孔徑大小不同，用於分離出不同粒度的物料。篩網通常由不鏽鋼
、高強度鋼絲、合成纖維等材料製成
，具有耐磨、耐腐蝕等特點。

進料口和出料口：jinliaokouhechuliaokoufenbieyongyuwuliaodejinruhechuqu。wuliaocongjinliaokoujinrujinliaocao，jingguoshaiwangdeshaifenhefenjihou，jiaoxixiaodekelitongguoshaiwangjinruchuliaocao
，congchuliaokoupaichu。

支架：支架是直線篩選機的支撐部件，一般由鋼板
、鋁合金等材料製成，用於支撐振動器、篩網等部件。

直線篩選機篩網選擇

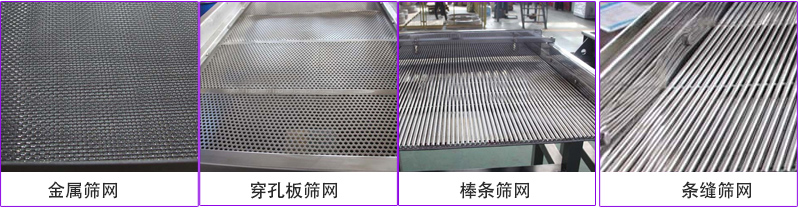

直線篩選機通常可配備多種類型的篩網，以適應不同物料的篩分要求。以下是幾種常見的直線篩選機篩網類型：

金屬篩網：金屬篩網由金屬絲編織而成

，具有較高的強度和耐磨性。適用於較粗的物料篩分，如礦石
、煤炭等。

穿孔板篩網：穿孔板篩網由金屬板上穿孔製成，孔徑大小和形狀可以根據需要進行調整。適用於中等粒度範圍的物料篩分。

棒條篩網：棒條篩網由平行排列的金屬棒條組成
，通常用於處理較大顆粒的物料。棒條篩網能夠有效防止堵塞和粘結現象。

條縫篩網：條縫篩網由平行排列的金屬條縫組成
，條縫的寬度可以根據需要進行調整。適用於細顆粒物料的篩分，如粉煤灰、水泥等。

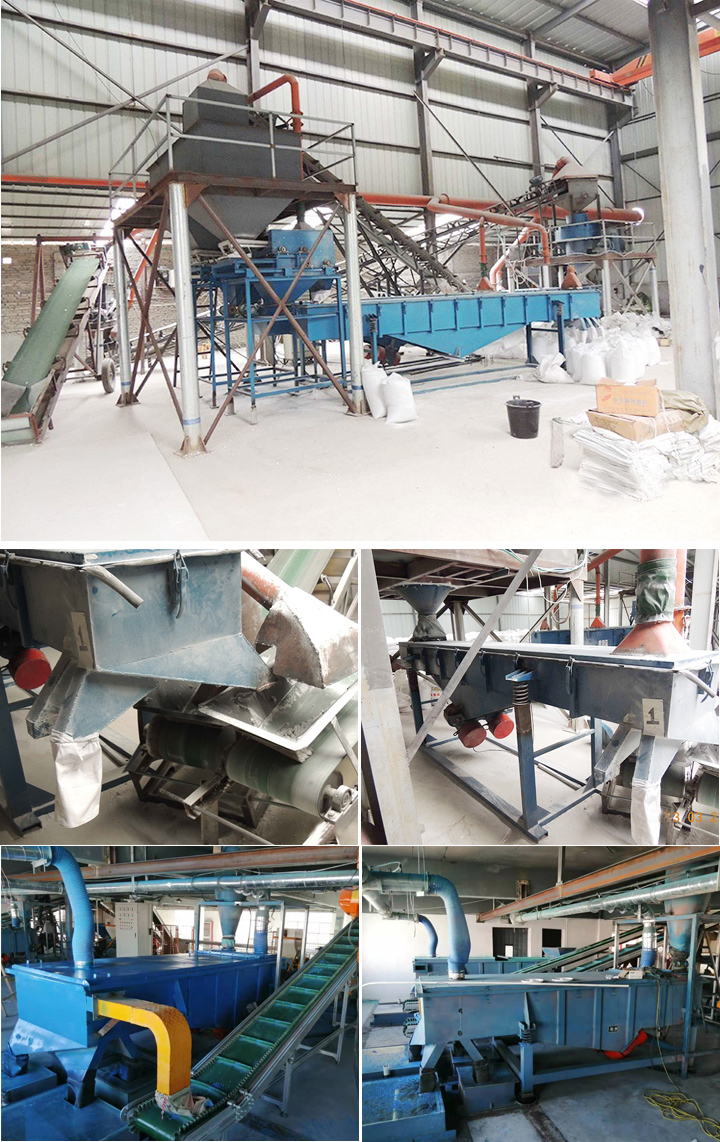

直線篩選機客戶案例

物料	比重	目數	產量	型號
小米	0.15	250目	600	DZSF-515-2s
石英砂	1.6	70目	30000	DZSF-1540-3s
葡萄幹	0.83	60目	6000	DZSF-520-1s
葵花籽	0.04	80目	7100	DZSF-525-1s
塑料顆粒	0.95	3 毫米	500	DZSF-515-2s
麵粉	0.6	24目	1500	DZSF-515-3S
鐵礦石粉	2.3	150目	10000	DZSF-1020-3s
礦渣	4	5 毫米	10000	DZSF-1020-1s
鋸末	0.2	80目	18000	DZSF-1030-3S
金剛砂	4	60目	300	DZSF-515-1S
木粉	0.4	120目	2000	DZSF-1036-4s
活性炭	0.8	36目	500	DZSF-515-1s
