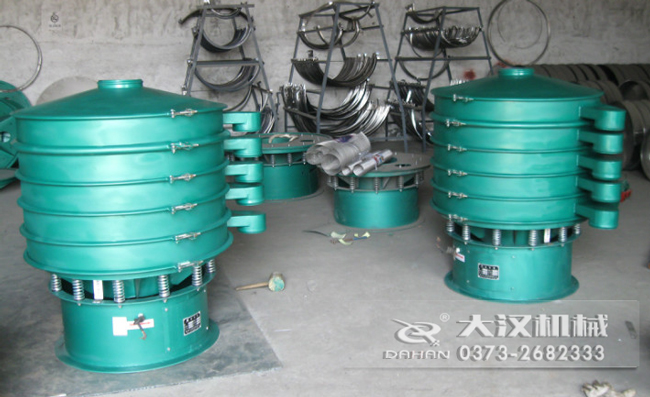

直徑1200型振動篩

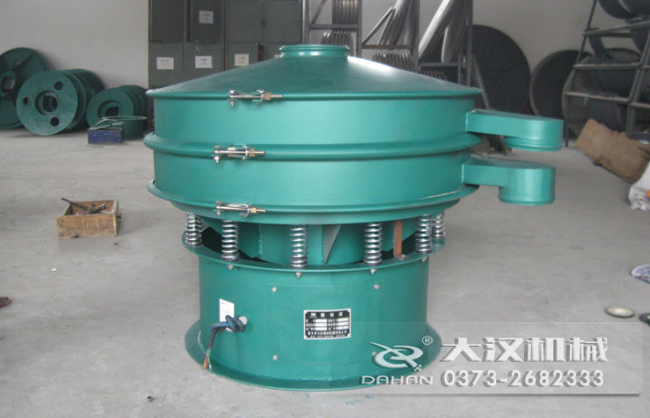

直徑1200型振動篩為直徑1200mm型一層篩網二出料口振動篩(旋振篩)，整機為碳鋼材質
，子母網分離式網架
，電機采用1.1KW立式免注油維護振動電機。 該設備屬於常規型號，振動篩廠家大漢機械可以根據客戶的要求特殊定做。

1

、振動篩是一種高精度篩分機械，其噪音低
、效率高，全封閉結構，適用於粒、粉
、粘液等物料的篩分過濾。振動篩根據國家相關標準叫“旋振篩”，由於其振動運轉原理很多企業也稱之為“三次元振動篩分過濾機”。



2、直徑1200型振動篩的工作原理：由直立式振動電機作為激振源
，電機上、下兩端安裝有偏心重錘
，將電機的旋轉運動轉變為水平、垂直、傾斜的三次元運動，再把這個運動傳遞給篩麵進行篩分。調節上、下兩端的相位角，可以改變物料在篩麵上的運動軌跡。





3、關於“大漢牌振動篩”："大漢"DH係列振動篩產品,經客戶多年使用,獲得大量的一線反饋建議,在自有成熟的篩機製造技術基礎上,大漢機械工程師以滿足客戶需求為標準,多次技術改進,篩分效果更加優越,采用"通用"新型動力激振器,三維動力更加突出,適用範圍更加廣泛。

大漢機械公司可根據客戶需求設計特殊型號,無論物料是幹是濕,是精細是粗糙,是比重大是比重輕,0-400目都可以篩選,不管是液態的,還是漿狀的0-600目都可以過濾."大漢"旋振篩係列產品同時配備專門的篩網清理裝置,把堵網率降到低,過網率和處理精度得以有效提高."大漢"具備特殊型號製造的能力讓顧客對"大漢"有更多的選擇。

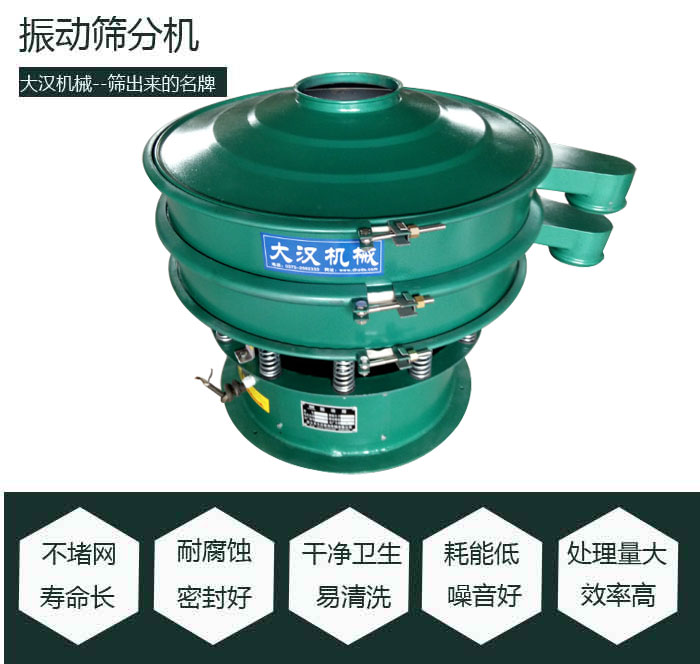

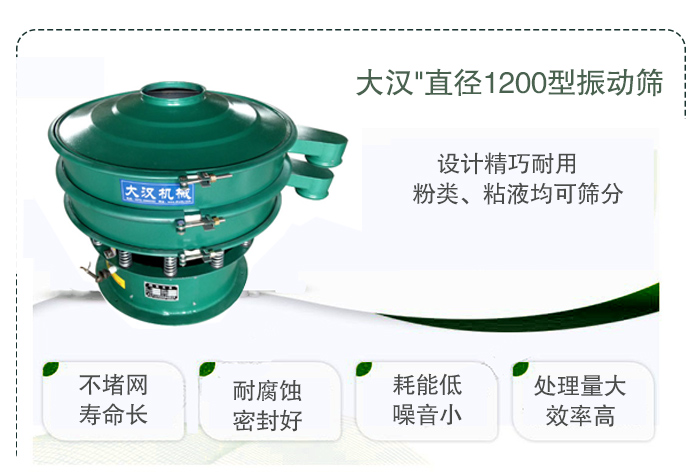

"大漢"直徑1200型振動篩的特點：

☆ 效率高、設計精巧耐用，任何粉類
、粘液均可篩分。
☆ 換網容易、操作簡單
、清洗方便。
☆ 網孔不堵塞、粉末不飛揚

、可篩至400目或0.028mm。
☆ 雜質
、粗料自動排出
，可以連續作業。





4、直徑1200型振動篩使用的行業：

化工行業：樹脂
、塗料
、工業藥品、化妝品、油漆、中藥粉等。

食品行業：糖粉、澱粉、食鹽、米粉、奶粉、豆漿、蛋粉、醬油、果汁等。

金屬、冶金礦業：鋁粉、鉛粉、銅粉、礦石
、合金粉、焊條粉末
、二氧化錳、電解銅粉、電磁性材料、研磨粉、耐火材料
、高嶺土、石灰、氧化鋁、重質碳酸鈣

、石英砂等。
公害處理：廢油、廢水
、染整廢水、助劑、活性碳等。





5、“大漢”振動篩代號示意圖：



6、“大漢”振動篩一般結構圖與尺寸表：



型號	A	B	C	D	E	F	G	H	I
DH-1200-1P DH-1200-2P DH-1200-3P	970 970 970	850 850 850	250 250 250	1170 1170 1170	180 180 180	140 140 140	740 740 740	990 1055 1220	510

型號	功率（KW）	篩麵直徑
DH-1200-1P	1.1KW	1120m/m

7、“大漢”振動篩換網圖示：





8
、“大漢”振動篩的安裝與調試：

⑴設she備bei應ying有you穩wen定ding的de基ji礎chu。當dang設she備bei安an裝zhuang於yu一yi般ban地di麵mian或huo水shui泥ni基ji礎chu上shang時shi
，可ke以yi不bu設she置zhi地di腳jiao螺luo栓shuan。當dang設she備bei安an裝zhuang於yu鋼gang結jie構gou架jia台tai之zhi上shang時shi，應ying用yong螺luo栓shuan緊jin固gu於yu結jie構gou體ti上shang，而er且qie鋼gang結jie構gou架jia台tai應ying有you一yi定ding的de鋼gang度du。

本機隻需三相開關一隻(備注:好使用電氣控製盤)，用蛇皮管穿線，將電機接至電源即可，注意電氣控製盤應懸掛安裝於牆上。

⑵設備出廠前已將篩網裝妥，使用過程中的篩網更換可自己更換。

⑶開kai機ji前qian，應ying先xian檢jian查zha各ge壓ya緊jin螺luo栓shuan的de緊jin固gu程cheng度du，及ji各ge料liao口kou的de位wei置zhi是shi否fou與yu接jie料liao器qi對dui正zheng，並bing觀guan察cha振zhen動dong電dian機ji是shi否fou能neng正zheng常chang轉zhuan動dong及ji彈dan簧huang受shou力li有you無wu阻zu礙ai，檢jian查zha各ge層ceng篩shai網wang是shi否fou壓ya緊jin。

⑷當旋振篩接入電氣控製盤之前，應首先對電氣控製盤進行檢查。線路接通後觀察振動電機旋轉方向是否是順時針方向, (備注：否則應改變相序)運轉是否正常
，有無異噪聲。

⑸調節振動電機上下偏心塊的相位角，以適應各種物料篩分情況。
