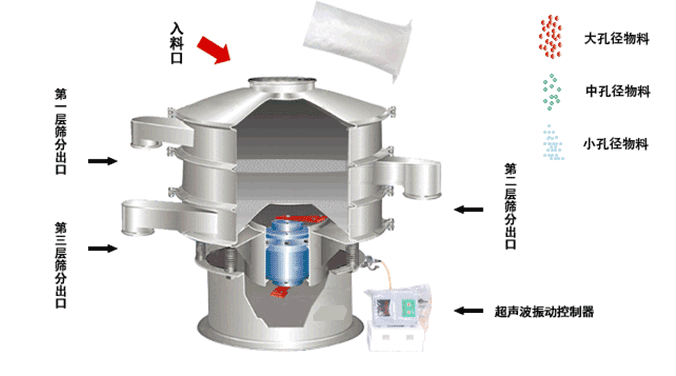

超聲波振動篩原理

超聲波振動篩是在普通振動篩的基礎上增加的超聲波篩分係統
，可將220V、50Hz或110V
、60Hz的電能輸入超聲波換能器

，將其轉化為36KHz的機械振動，產生的超聲波使篩網以高頻振動
，振動頻率可達每秒36000次，可使細粉物料在篩網上形成微懸浮狀態，能更快通過篩網
，不會產生靜電和貼在篩網上

，同時達到篩分和清網的效果。

超聲波振動篩和普通振動篩的區別

試 機 型 號	測 試 物 料	網 目	普通振動篩	超聲波振動篩
⌀1000	碳化矽	500目	無法篩分	1500kg/h
1000	硬質合金鎢粉	600目	15分鍾沒篩出細粉	30kg/h
1000	維生素C粉	100目	1kg/h	120-150kg/h
600	花粉	400目	15分鍾沒篩出細粉	15分鍾篩出
1000	鎳 、鋅、鈷粉	400目	10kg/h	300kg/h
1000	釹鐵硼粉	300目	30分鍾有32.2%篩餘物	30分鍾有6.9%篩餘物
1000	金鋼砂微粉	300目	無法篩分	1300kg/h
1200	三氧化二銻	80目	700kg/h	2000kg/h

超聲波振動篩參數

型 號	有效直徑	篩分麵積	篩網規格	層 數	輸入電源	超聲波 型 號	換能器 位 置	頻 率	超聲波 檔 位	功 率
	mm	m2	目	層	V/HZ			KHz		Kw
DHC-200	200	0.03	10-1200	1-7	220/50	ZTC-7	外置	38KHz	連續1-9檔 脈衝2檔	0.18
DHC-400	340	0.09	60-635	1-3	振動篩 380/50 超聲波220/50		內置/外置			0.25
DHC-600	540	0.23								0.55
DHC-800	730	0.42								0.75
DHC-1000	900	0.64								1.1
DHC-1200	1100	0.95								1.5
DHC-1500	1400	1.54								2.2
DHC-1800	1700	2.27								3.0

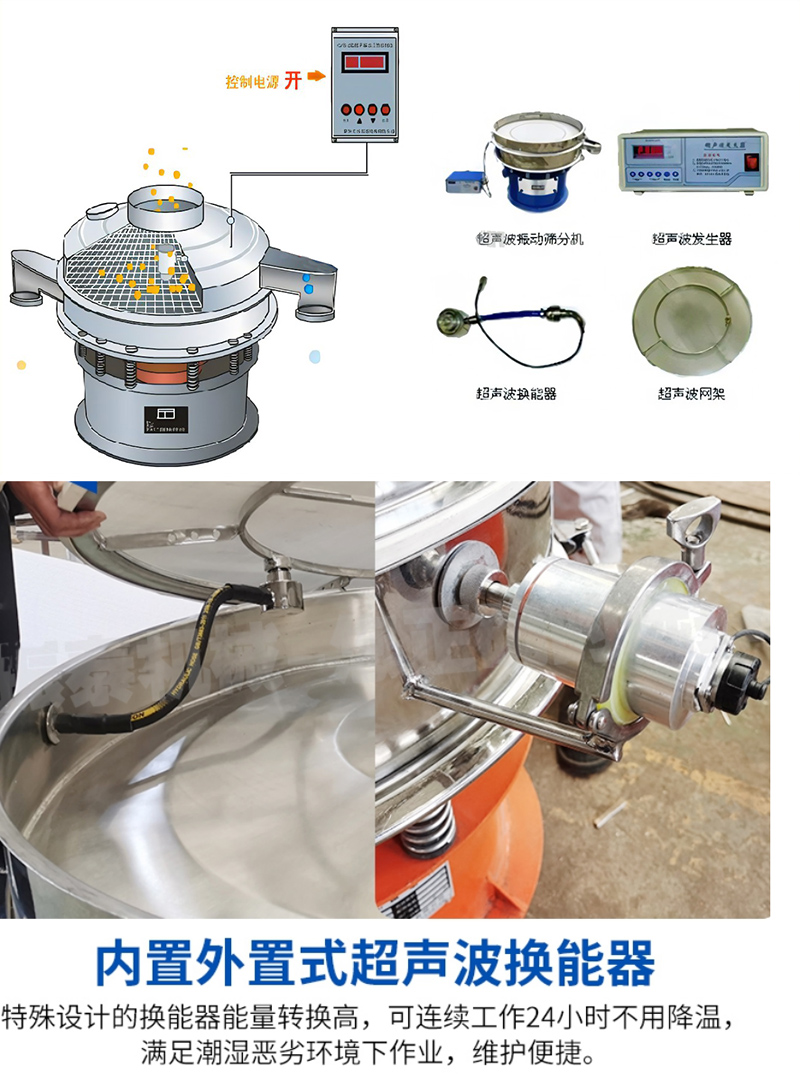

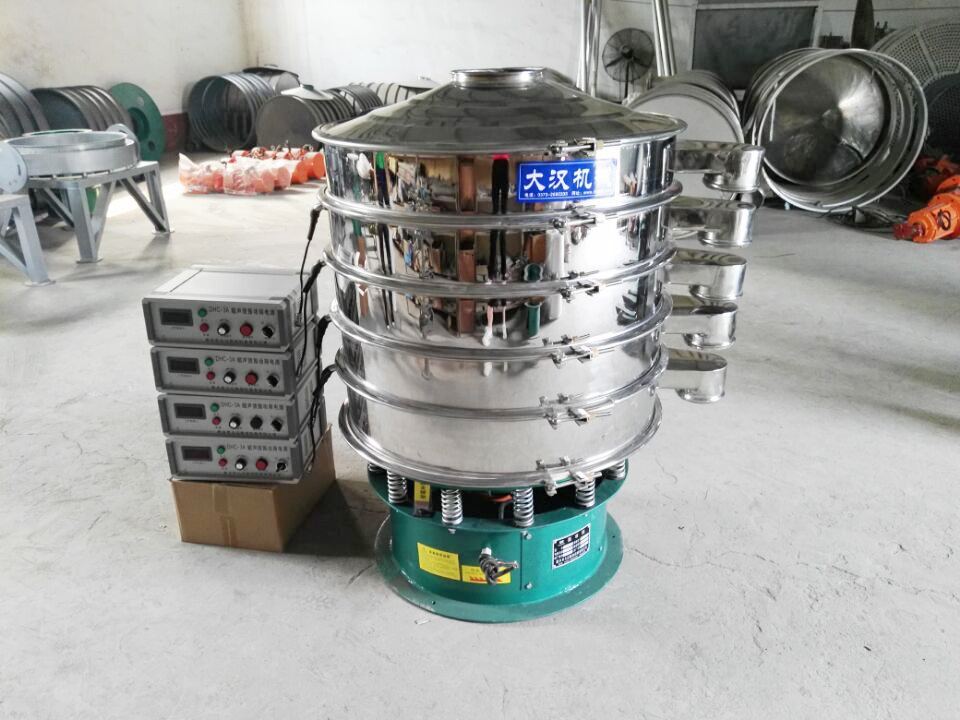

超聲波振動篩結構

1、超聲共振電源:38KHz高(gao)頻(pin)大(da)功(gong)率(lv)超(chao)聲(sheng)共(gong)振(zhen)電(dian)源(yuan)。內(nei)置(zhi)微(wei)電(dian)腦(nao)芯(xin)片(pian)

，可(ke)根(gen)據(ju)超(chao)聲(sheng)的(de)不(bu)同(tong)狀(zhuang)態(tai)自(zi)動(dong)跟(gen)蹤(zong)全(quan)數(shu)字(zi)頻(pin)率(lv)，無(wu)需(xu)手(shou)動(dong)調(tiao)節(jie)，操(cao)作(zuo)簡(jian)單(dan)方(fang)便(bian)。長(chang)時(shi)間(jian)工(gong)作(zuo)的(de)振(zhen)蕩(dang)器(qi)發(fa)熱(re)低(di)，工(gong)作(zuo)狀(zhuang)態(tai)穩(wen)定(ding)。

2、高頻連接線: 超聲振蕩器與超聲諧振電源用電纜連接。

3、連接器:航空連接插件。

4、振蕩器:高性能超聲轉換裝置。

5、超聲格柵:由外格柵和共振環組成。

6
、超聲波振動篩:適用於10目至635目。

超聲振動篩安裝視頻

準備好篩框反麵放置操作台上-反轉篩框正麵放置操作台-取出篩網放置到篩框上部，保證篩網完全覆蓋篩框-取出帶有相同孔的網架，放入篩框內部
，將其完全按入篩框內部-使用較尖的工具將孔裏的篩網捅破-然後一次放入子母扣，稍微擰幾下保證子母扣不會脫落-換到對應的一邊重複邊放入子母扣-然後留5cm網邊將多餘的篩網剪掉。-用手輕輕按一下篩網檢查篩網的緊繃性-子母扣網架安裝完畢-將超聲波換能器於超聲波控製箱連接到一起-給控製箱連接電源，打開控製箱開關

，調整控製箱數據的大小-超聲波振動篩安裝完畢。

適用物料

超聲波振動篩已成功應用於碳化矽（325-500目）


、電磁粉、負極材料、激光粉、碳粉、粉末塗料
、合金粉末
、鉬粉、不鏽鋼粉

、鎢粉
、鈷粉、鎳粉、石英粉、麥芽粉
、孢子粉等的篩分。

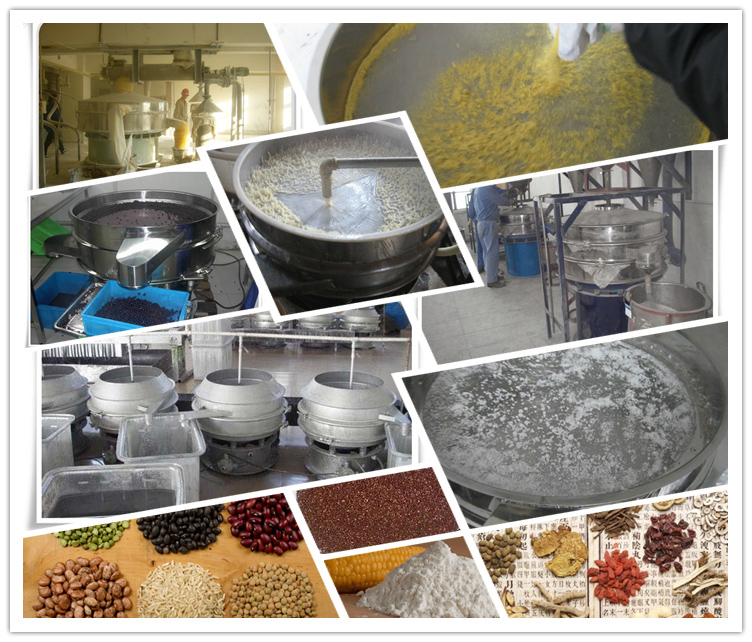

客戶案例
