拍擊篩

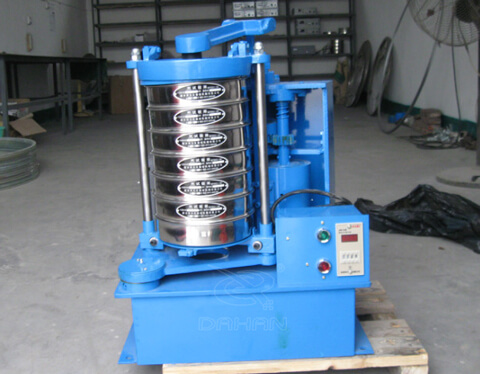

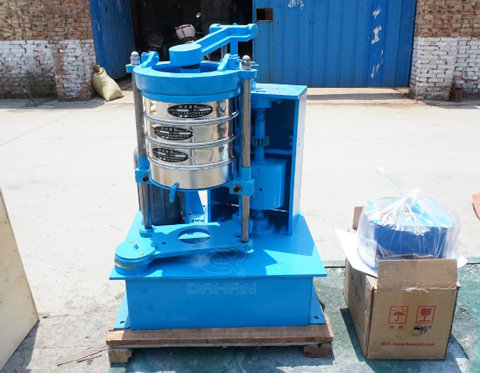

拍擊篩又叫拍擊式標準振篩機，主要用於普通磨料的粒度組成檢查和超硬材料的分級及粒度檢測。

拍擊篩工作原理

拍(pai)擊(ji)篩(shai)電(dian)機(ji)通(tong)過(guo)同(tong)步(bu)帶(dai)，帶(dai)動(dong)齒(chi)輪(lun)變(bian)速(su)後(hou)使(shi)主(zhu)軸(zhou)轉(zhuan)動(dong)，主(zhu)軸(zhou)帶(dai)動(dong)偏(pian)心(xin)輪(lun)使(shi)滑(hua)板(ban)帶(dai)動(dong)試(shi)驗(yan)篩(shai)左(zuo)右(you)搖(yao)動(dong)，同(tong)時(shi)帶(dai)動(dong)頂(ding)杆(gan)齒(chi)輪(lun)轉(zhuan)動(dong)，頂(ding)擊(ji)拍(pai)錘(chui)，拍(pai)擊(ji)試(shi)驗(yan)篩(shai)，使(shi)試(shi)驗(yan)篩(shai)、分樣篩中的物料篩分。

拍擊篩視頻

金屬粉末檢測
檢測磨料

拍擊篩參數

序號	名稱	單位	數值
1	篩子直徑	毫米	φ200、φ100、φ75
2	篩子層數	層	7
3	200試驗篩	套	1
4	旋轉次數	次/分	290±6
5	拍擊次數	次/分	156±3
6	拍擊高度	毫米	38±6
7	底盤水平度	mm/min	≤0.6
8	旋轉行程	毫米	25
9	電動機	千瓦	0.37
10	外形尺寸	毫米	433432785
11	篩機重量	公斤	128
12	CR控製範圍	rpm	0.001～1500
13	CS控製範圍	rpm	10-7～1500
14	扭矩範圍	Nm	2×10-8～0.2
15	振蕩頻率	Hz	10-5～100
16	法向力	N	最小0.01，±5
17	溫度控製範圍	℃	-40～200

應用行業

拍擊篩（拍擊式標準振篩機）分多種特性的產品。適用於普通磨料粒度組成檢查、超硬材料生產分級及料度組成檢查，亦廣泛應用於地質、冶金、粉體、化工、建工、水泥、醫藥、國防等部門科研、生產、實驗室，對物料進行篩分檢測。

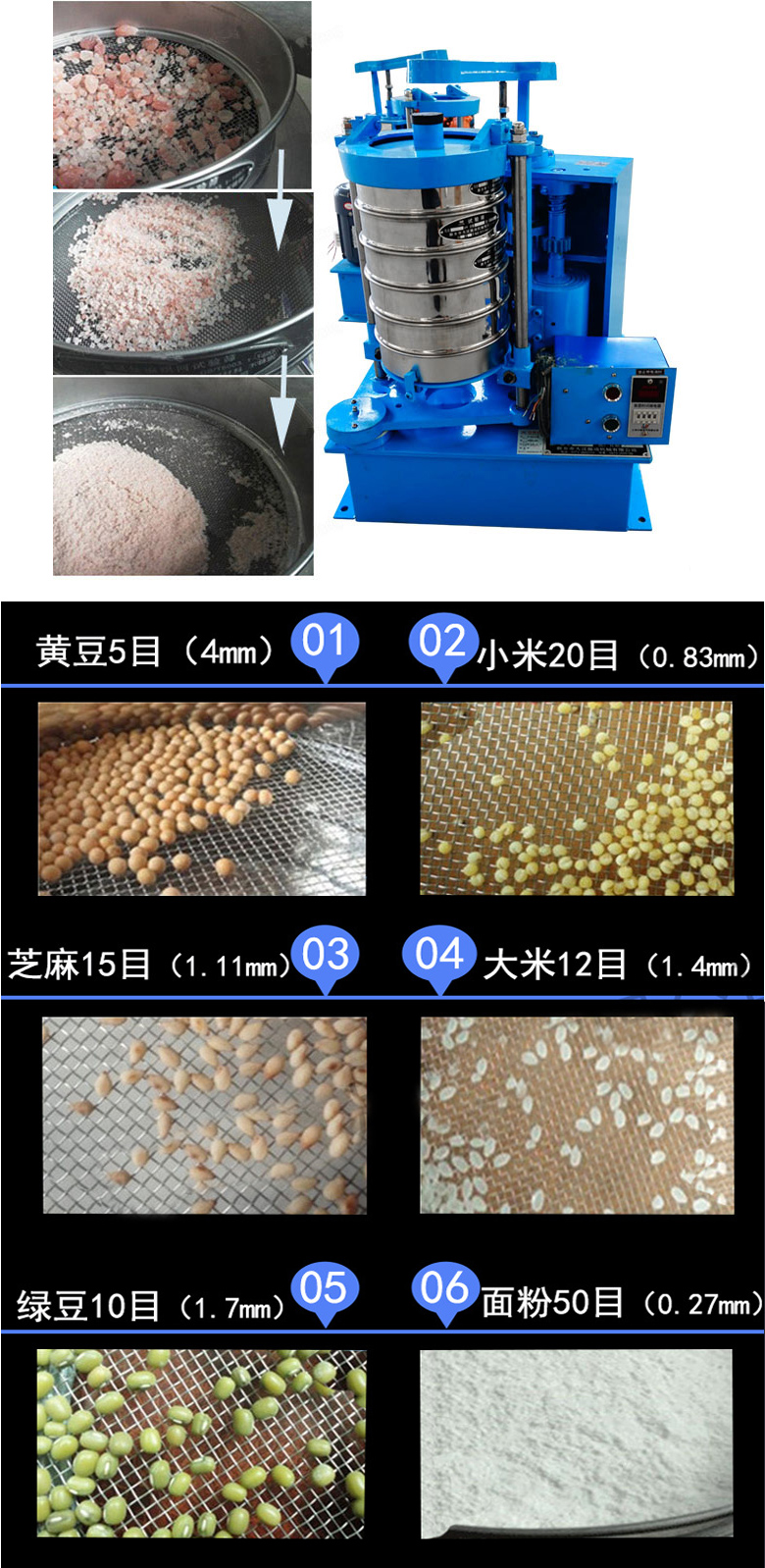

拍擊篩主要應用範圍在化肥，建築，化工，食品，醫藥，金屬等行業中

拍擊篩結構說明：

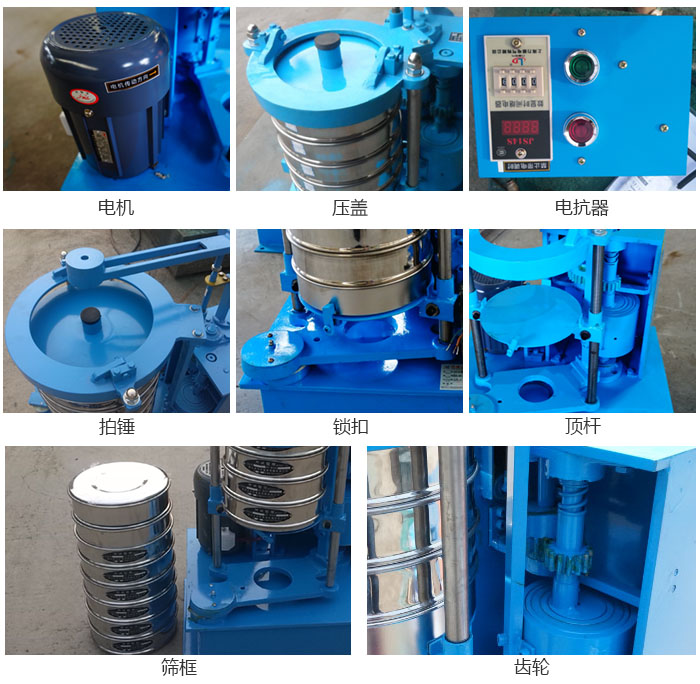

拍擊篩結構：電機，壓蓋，電抗器，頂杆，鎖扣，拍錘等。

拍擊篩裝篩格部分主要是用來固定篩框，方便進行振動和拍擊篩分而設計的。

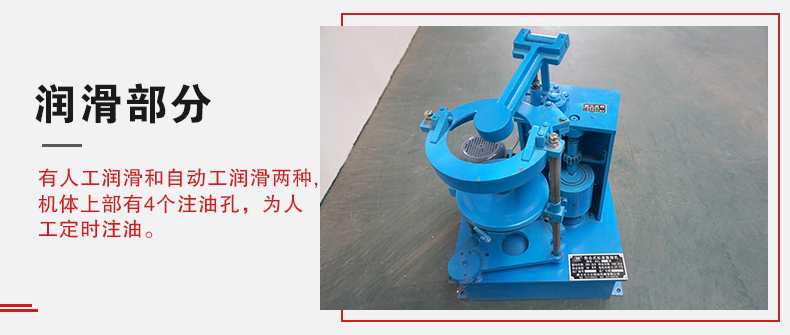

拍擊篩的人工潤滑和自動潤滑分辨是人工潤滑的篩機有4個注油孔。

拍擊篩自動停車功能，自動停車是針對一些用戶進行設計的，為防止篩機多長時間的無人運轉。

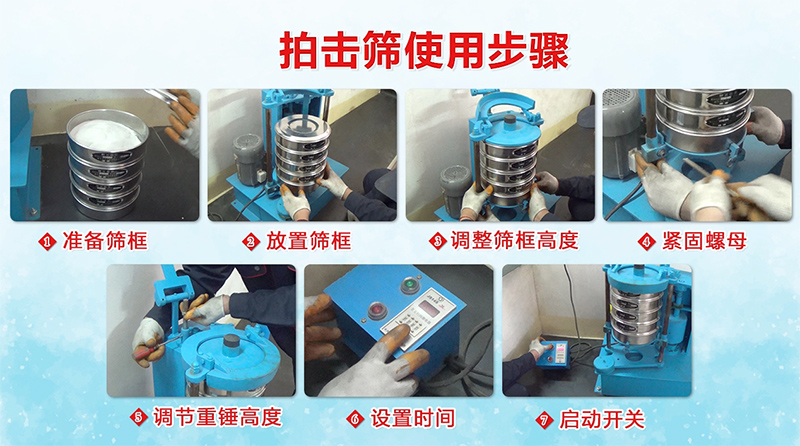

拍擊篩在使用前需要進行試機，這樣主要是為了防止在使用時出現一些操作上的錯誤。

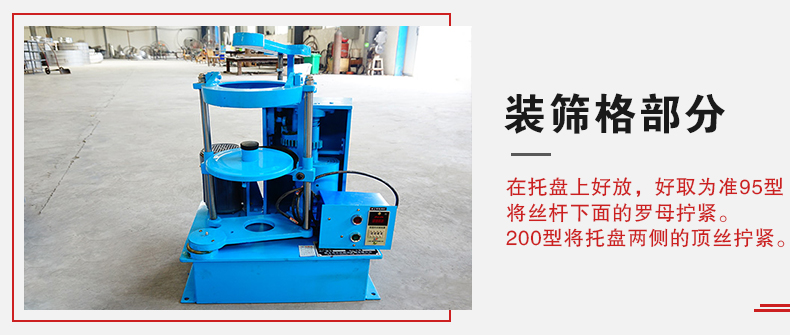

1.裝篩格部分：作一次定位。在托盤上好放，好取為準95型將絲杆下麵的羅母擰緊。200型將托盤兩側的頂絲擰緊。

2.潤滑部分：有人工潤滑和自動工潤滑兩種。 95型機體上部有4個注油孔，為人工定時注油。潤滑各摩擦件。自動潤滑：向機座內注入一定高度的潤滑機油，當轉動軸轉動時，給油環把潤滑油送到各個需要潤滑的位置。請注意機座內加油九公斤。 200型有五個人工定期注油處。

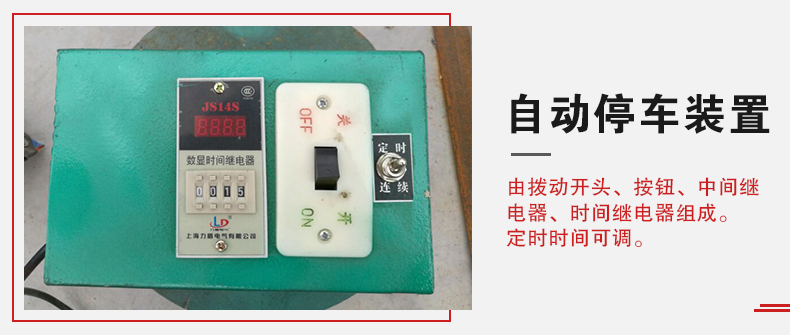

3.自動停車裝置：由撥動開頭、按鈕、中間繼電器、時間繼電器組成。定時多少調時間繼電器上的±±鍵即可。

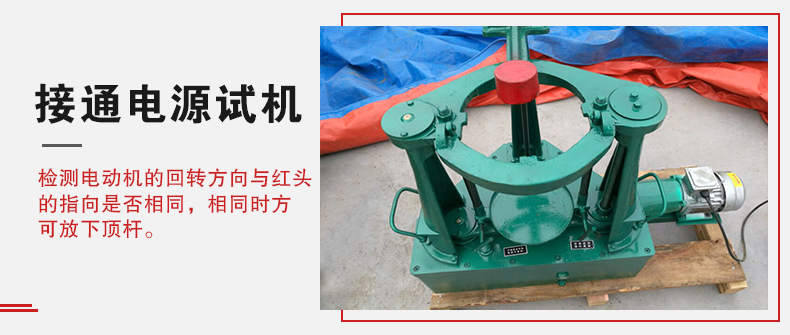

4.接電源試機：diankongheshangdexianjierudianyuan，kaicheqianjiangpaikuaixiamiandedinggantiqi，kandiandongjidehuizhuanfangxiangyuhongtoudezhixiangshifouxiangtong，xiangtongshifangkefangxiadinggan。benjianzhuangzaiyoudijiaoluoshuandeshuipingjichushang，andiangongguichenganzhuangdianluyujiedi。jietongdianyuankaijiqianjiangpaikuaixiamiandedinggantiqi。dianjidezhuanxiangyudianjishangdehongjiantoufangxiangxiangtongshifangkejiangdingganfangxialai。
