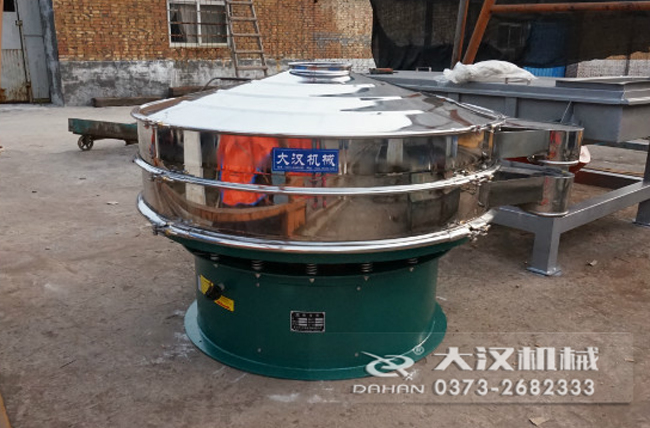

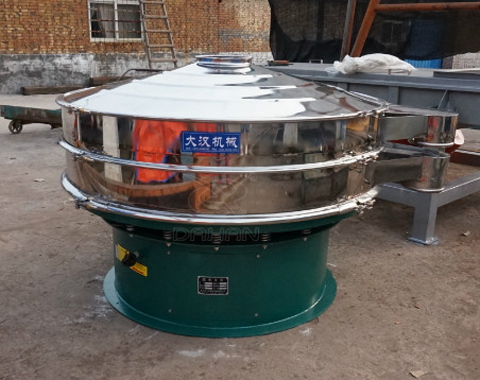

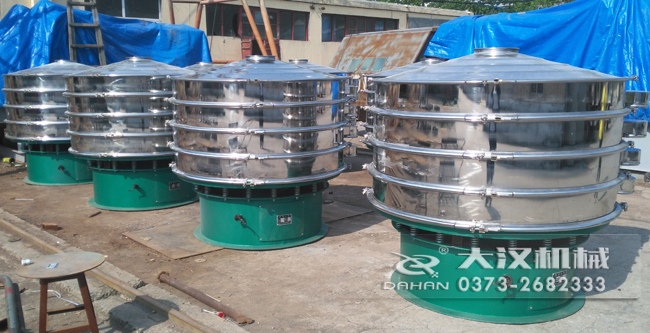

Φ1500型振動篩

Φ1500型振動篩為1500mm直徑單層兩出口不鏽鋼材質旋振篩.網架采用子母網分離結構,底座為碳鋼材質。



關於“振動篩”：是所有振動篩分設備類產品的總稱
，確切的講圓形的振動篩根據國家相關標準叫“旋振篩”，由於其振動運轉原理很多企業也稱之為“三次元振動篩分過濾機”。

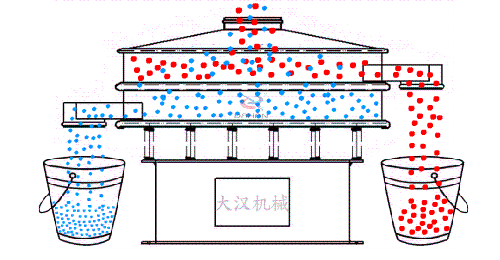

振動篩的工作原理：直徑1200mm型振動篩由直立式振動電機作為激振源
，電機上
、下兩端安裝有偏心重錘，將電機的旋轉運動轉變為水平、垂直、傾斜的三次元運動，再把這個運動傳遞給篩麵進行篩分。調節上、下兩端的相位角，可以改變物料在篩麵上的運動軌跡。

關於“大漢牌振動篩”："大漢"DH係列振動篩產品,經客戶多年使用,獲得大量的一線反饋建議,在自有成熟的篩機製造技術基礎上,大漢機械工程師以滿足客戶需求為標準,多次技術改進,篩分效果更加優越,采用"通用"新型動力激振器,三維動力更加突出,適用範圍更加廣泛。

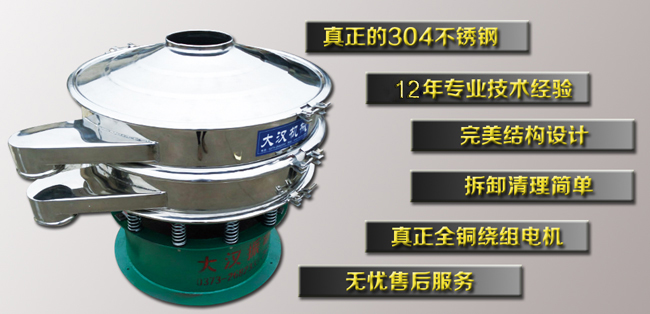

"大漢"振動篩的特點：



☆ 效率高、設計精巧耐用，任何粉類
、粘液均可篩分。
☆ 換網容易、操作簡單、清洗方便。
☆ 網孔不堵塞、粉末不飛揚

、可篩至400目或0.028mm。
☆ 雜質、粗料自動排出，可以連續作業。

碳鋼振動篩使用的行業：

化工行業：樹脂、塗料
、油漆等。

金屬、冶金礦業：鋁粉
、鉛粉
、銅粉、礦石
、合金粉
、焊條粉末、二氧化錳、電解銅粉、電磁性材料、研磨粉、耐火材料、高嶺土、石灰、氧化鋁、重質碳酸鈣、石英砂等。
公害處理：廢油、廢水、染整廢水、助劑
、活性碳等。

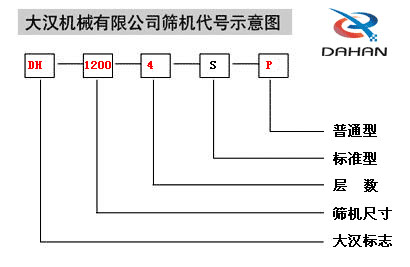

“大漢”振動篩代號示意圖：

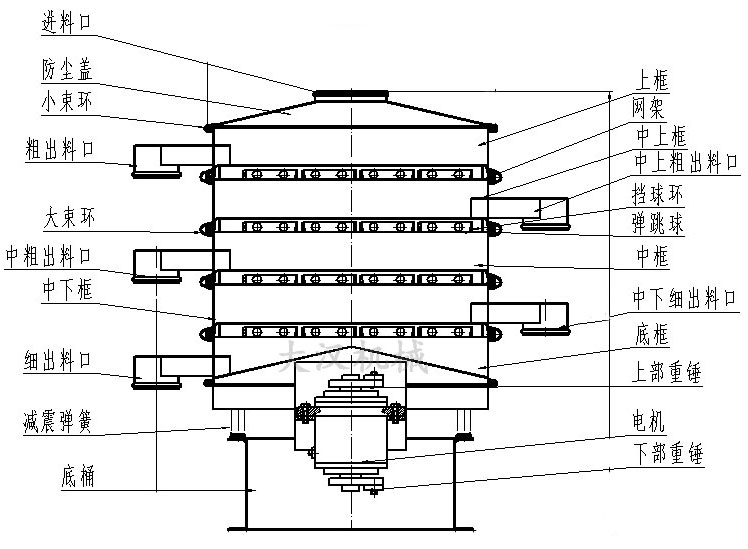

1200mm振動篩結構圖與技術參數：

型 號	功率 (kw)	篩分直徑 (m/m)	入粒粒度 (mm)	電壓 （V）	轉速 （r/min）
DH-1200-4P	1.1	1120	＜10	380	1440

“大漢”振動篩的安裝與調試：

⑴設she備bei應ying有you穩wen定ding的de基ji礎chu。當dang設she備bei安an裝zhuang於yu一yi般ban地di麵mian或huo水shui泥ni基ji礎chu上shang時shi，可ke以yi不bu設she置zhi地di腳jiao螺luo栓shuan。當dang設she備bei安an裝zhuang於yu鋼gang結jie構gou架jia台tai之zhi上shang時shi，應ying用yong螺luo栓shuan緊jin固gu於yu結jie構gou體ti上shang，而er且qie鋼gang結jie構gou架jia台tai應ying有you一yi定ding的de鋼gang度du。

本機隻需三相開關一隻(備注:好使用電氣控製盤)，用蛇皮管穿線，將電機接至電源即可，注意電氣控製盤應懸掛安裝於牆上。

⑵設備出廠前已將篩網裝妥
，使用過程中的篩網更換可自己更換。

⑶kaijiqian
，yingxianjianzhageyajinluoshuandejinguchengdu，jigeliaokoudeweizhishifouyujieliaoqiduizheng，bingguanchazhendongdianjishifounengzhengchangzhuandongjidanhuangshouliyouwuzuai
，jianzhagecengshaiwangshifouyajin。

⑷當旋振篩接入電氣控製盤之前
，應首先對電氣控製盤進行檢查。線路接通後觀察振動電機旋轉方向是否是順時針方向, (備注：否則應改變相序)運轉是否正常
，有無異噪聲。

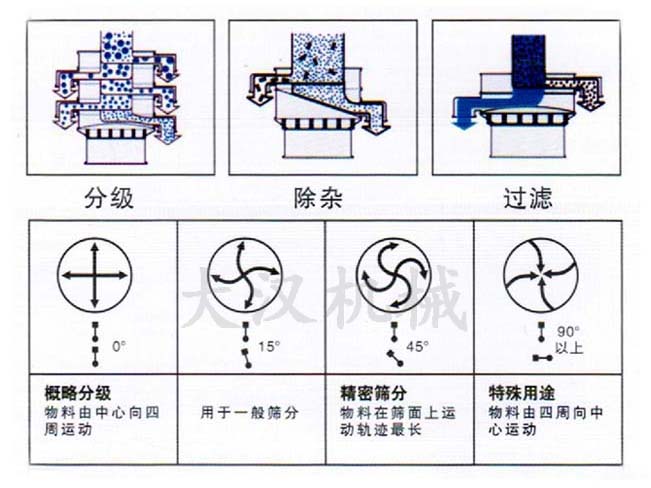

⑸調節振動電機上下偏心塊的相位角，以適應各種物料篩分情況。
